一、介紹：NTSZQZ-2TD20型塔式背包取樣鉆機，既可以取土樣、巖芯樣，也可以鉆孔灌漿，是一種多用途微小型工程鉆機。是專門為進行礦物考察、油氣勘測、地球化學勘探、淺層取樣、礦脈探查、地學研究、巖土工程勘察、油田勘察、水利、水電工程勘察、公路工程勘察、隧道襯砌、仰拱檢測、鉆孔注漿而量身打造的微型工程鉆機。廣泛適用于交通不便的野外作業取樣設備和淺孔鉆孔設備。
鉆機特點：結構緊湊，體積小，重量輕，用水量小，運輸，搬移方便。
可以2人操作的取芯鉆機!鉆探深度可達20米!采用輕便的汽油機作為動力，塔式輕便實用，搬遷十分便利，滿足野外車輛無法進入地區時用;鉆機操作簡單，易學易懂。可實現合金、金剛石鉆頭鉆進及麻花螺旋鉆進和不取芯三葉合金鉆頭、復合片不取芯鉆頭引孔鉆進的需求。
鉆進過程中提升和給進是依靠手搖支架塔式鏈條上下汽油機變速箱來完成。鉆進過程中，利用水泵冷卻回轉器和鉆頭，并攜帶土巖屑返回地表。隨著鉆具向地下延伸，所需要的土巖樣不斷進入到巖心管內，當土巖樣達到預定深度后，便可以將鉆桿取出，實現了單回次取樣作業。重復以上步驟，直至全孔取樣完成。
二、NTSZQZ-2TD20型塔式背包取樣鉆機用途：
◇工程勘察 ◇物化探取樣、引孔 ◇超前鉆探 ◇鉆孔注漿 ◇預埋件引孔 ◇各種爆破鉆孔 ◇檢查孔 ◇仰拱檢測 ◇區域地質調查◇礦山礦脈探查 ◇礦藏品位評估 ◇巖土工程檢測
三、NTSZQZ-2TD20型塔式背包取樣鉆機優點：
1、重量輕，汽油機動力，方便野外施工；2、快捷拆裝、快速取芯；
3、高效耐用,專業配制的合金鉆頭、金剛石鉆頭、復合片鉆頭、麻花鉆頭，高效耐磨，多用途使用。
四、NTSZQZ-2T型鉆機主要參數
|
鉆孔直徑 |
36 |
46 |
60 |
73 |
|
鉆孔深度 |
20-30 |
15-20 |
10-15 |
5-10 |
|
鉆桿直徑 |
32 |
|||
|
鉆桿長度 |
1000（可選800） |
|||
|
輸出轉速（r/min） |
400-1200 |
|||
|
扭矩 |
130N?m |
|||
|
汽油機 |
型號：224CC，功率：4.5KW，轉速：2000-3600r/min |
|||
|
外形尺寸（長*寬*高） |
500*400*1500mm |
|||
|
鉆機重量（包括汽油機） |
51KG |
|||
柱塞泵:壓力：20-35（kg/cm2）,流量：13.5（L/min),轉速：1800（r.p.m.）,重量（含汽油機）15kg

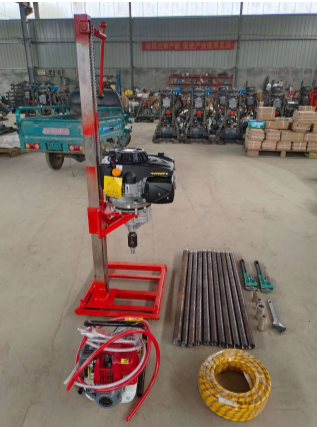

五、NTSZQZ-2T型塔式背包取樣鉆機主要配件：
1、取樣鉆機：含汽油發動機、鉆進裝置，鏈條塔式支架。
2、供水系統：三缸柱塞泵、汽油發電機、進出水管。
3、32mm鉆桿、變徑接頭。
4、鉆具：Φ36、Φ46、Φ60巖心管鉆桿接頭、金剛石鉆頭、麻花鉆頭、不取芯鉆頭等選擇。
5、以上配置都可以根據不同的用途進行選配。
