布袋除塵器的內部結構及工作原理，布袋除塵器內部結構本體結構主要由上部箱體、中部箱體、下部箱體（灰斗）、清灰系統和排灰機構等部分組成。袋式除塵器主要由四大系統組成，分別是清灰系統，控制系統，檢驗系統，安全保護系統(包括鍋爐點火投油，低負荷運行投油穩燃時投進預涂灰系統，保護濾袋; 煙溫超過設定值時，啟動緊急噴水系統，降低煙溫，保護濾袋。其中清灰系統是袋式除塵器的消化器官，袋式除塵器的運行效果在很大程度上取決于清灰機構及其控制系統。

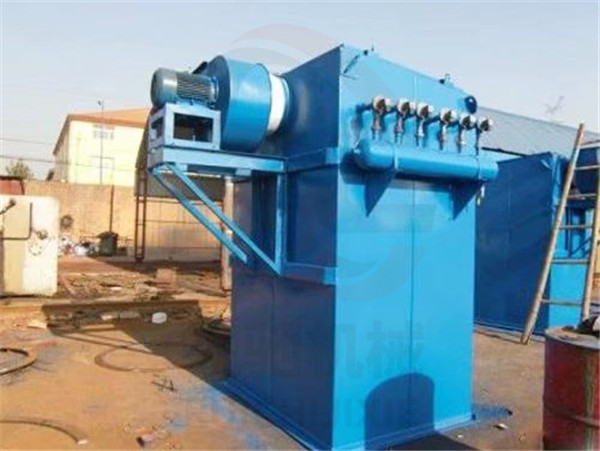

脈沖布袋除塵器的結構由以下部分組成：
1、箱體：包括袋室、凈氣室、多孔板、除塵布袋、骨架、檢修門、箱體設計耐壓為5000Pa。
2、出風系統：包括風機、風機配用電機。
3、噴吹系統：包括主氣管、噴吹管、脈沖閥、控制儀。
4、進氣的排灰部分有三種形式：一為標準帶灰斗式，二為抽屜式。三為灰倉式。
脈沖布袋除塵器選型的主要技術參數為風量、氣體溫度、含塵濃度與濕度。根據工藝設計的風量、氣體溫度、含塵濃度的量大數值，按略小于技術性能表中的數值為原則，其相對應的除塵器型號，即為所需要的除塵器型號，采用的濾袋根據入口濃度、氣體溫度、濕度含量確定。
